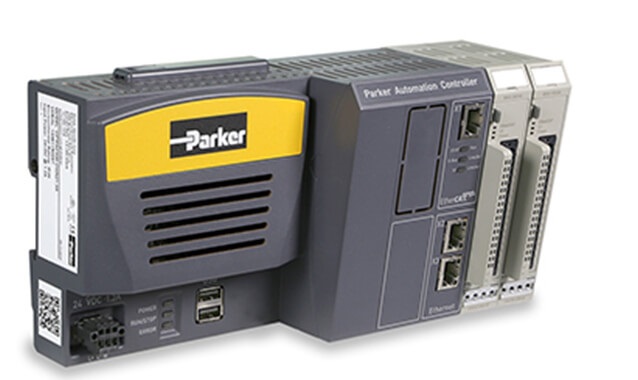

派克PAC运动控制器

派克运动控制器的硬件设计,完全满足苛刻的工业环境要求。功能强大而又高效节能的英特尔Atom N2600处理器,允许无风扇运行,同时支持双核,64位指令和超线程技术。再加上可拆卸,固态SD存储介质和各个可以拆卸的部件,都完全满足了工业级的控制解决方案。

    强大,高度集成和面向全球市场的产品设计,使基于EtherCAT通讯的派克可编程运动控制器(PAC)将机器逻辑语言、信号处理和高速运动控制融入到一个标准的、匹配高性能驱动的,不需要风扇并且易于安装的DIN导轨解决方案中。这种可编程运动控制器自身配备了一个不间断的EtherCAT总线,这样使得高速I / O和运动控制更加稳定。同时,为第三方设备的通信连接方便,其配备了标准以太网,USB端口和SD存储程序模块化的接口插槽。配合派克的运动控制管理软件进行编程,OEM厂商基于IEC 61131-3和PLCopen的运动标准,可以使生产系统更加高效和稳定。


    派克可编程运动控制器(PAC)产品特点:

    • IEC 61131-3编程(LD,ST,CFC,FBD,SFC,IL)

    • PLCopen运动控制(部分I,II和III)

    • 仿真运行

    • 先进的凸轮编辑器

    • 高速的EtherCAT的运动和I/O

    • 本地和远程I/O

    • 双以太网络(网络分离)

    • 模块化通信接口(以太网/IPPROFINET,现场总线和Modbus TCP)

    • CNC功能/编辑符合DIN66025

    • 英特尔Atom N2600双核,1.60 GHz的64位,W /英特尔超线程技术,1 GB DDR3 SDRAM

    • SD记忆应用

    • 无风扇运行

    • DIN导轨安装

    • 网络可视化

    • 网络配置工具




    派克可编程运动控制器(PAC) - 技术概述:

    • 电源电压:24 VDC -15%/ + 25%

    • CPU:英特尔N2600处理器,1.6 GHz的,双核,64位,1 MB二级高速缓存

    • 内存:高达1 GB SDRAM

    • 存储:2 GB

    • 端口:

     2个RJ-45 10/100 / 1000BaseT的以太网

     1个RJ45 100Mbit / s的支持EtherCAT的IEEE1588分布式时钟

     2个USB 2.0主机类型的

    • 储存温度:-25至+70°C

    • 工作温度:0到+50°C

    • 相对湿度:5%至95%,非冷凝

    • 内置现场总线:EtherCAT的100 Mbit/s

    • 尺寸:25x120x90毫米(宽x高x)

    • 屏蔽:直接连接模块外壳

    • 安装:35 mm DIN导轨(顶部导轨)

    • 防护等级:IP20

    • 符合CE规定:2004/108 / EC电磁兼容性

    • UL:UL508和UL61010-1 / UL61010-2-201


  • 机架尺寸AKM1AKM2AKM3AKM4AKM5AKM6AKM7AKM8
    叠片段长度1,2,31,2,3,41,2,31,2,3,41,2,3,42,3,4,52,3,42,3,4
    绕组B,C,D,EC,D,EC,D,E,HC,E,GE,G,KG,K,LK,L,M,PT
    F,GH,J,KL,M,NM,N,P
    最大额定直流母线电压320640640640640640640640
    最大连续转矩(失速)0.4091.42.88614.12553140
    -3.62-12.6-25.5-53.1-125-221-469-1239
    最大峰值转矩1.464.8210.2220.438.465.2143668
    -12.9-42.7-90.5-181-340-577-1269-5912
    最大额定速度80008000700060006000600035003000
    最大额定功率@ Max BUS0.30.541.191.733.876.167.7119.5
    kW (Hp)-0.41-0.72-1.59-2.32-5.19-8.25-10.34-26.1
