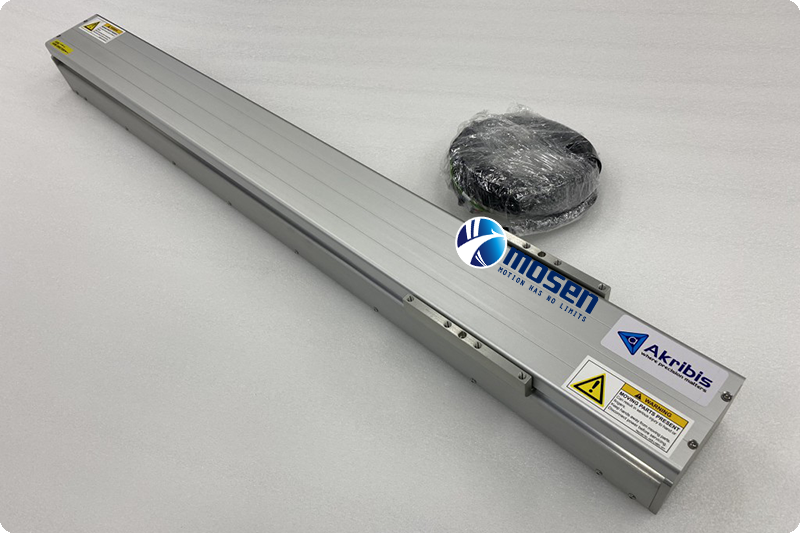

雅科贝思SGL单导轨直线电机平台

SGL系列–单导轨直线模组是一种非常紧凑的直驱直线电机平台。它在单个刚体上集成了高性能的直线导轨和光学的直线编码器。铝基板和盖子是挤压型材,优化了强度和重量比。

相关产品

    SGL 单导轨直线电机平台系列

    • 模块化设计, 应用了无铁芯电机

    • 单重线导轨或滑轨系统

    • 四种型号  ( SGL 78, 80, 100, 120 )

    • 行程可从100mm到1200 mm

    • 直接驱动, 无背隙和无嵌齿效应

    • 模块的设计配备编码器

    • 编码器的高分辨率有0,1,1 0或5,0μm。

    • 速度可达5m/s,加速度可达10G





    规格单位AUM2AUM3AUM4
    S2S3S4S2S3S4S2S3S4
    最大轴承载荷N136
    1560
    最大侧倾力矩Nm5.2
    7.4
    最大俯仰力矩Nm

    103.8

    103.8

    135.4

    135.4

    191.6

    191.6

    285.2

    285.2

    135.4

    135.4

    191.6

    191.6

    285.2

    285.2

     最大横摆力矩 Nm




  • 型号电机行程(Z)mm总长度(X)mm滑架长度(A)mm模组高度(H)mm模组高度(W)mm硬限位位置(Y1)mm硬限位位置(Y2)mm滑架安装孔位(B)mm滑架安装孔位(C)mm滑架安装孔位(F)mm滑架安装孔位(G)mm底座安装孔位(E1)mm滑架安装孔位(E2)mm运动质量(Kg)模组质量(Kg)
    SGL80AUM2S2200-1200383-13831217710786.576.530409934.536260.845-14.4
    S3200-1200383-13830.865-14.5
    S4200-1200383-13830.965.1-14.5
    SGL100AUM3S2200-1200407-14071459413298.588.530401224336261.58.4-26.1
    S3200-1200433-1443181116.5106.540501.99.6-26.5
    S4200-1200503-1503241146.5136.560702.411.1-28.3
    SGL120AUM4S2200-1200411-1411145118.5132100.590.5304038281.711.3-36.8
    S3200-1200447-1447181118.5108.540502.313.2-37.7
    S4200-1200507-1507241148.5138.560702.7151-39.7
