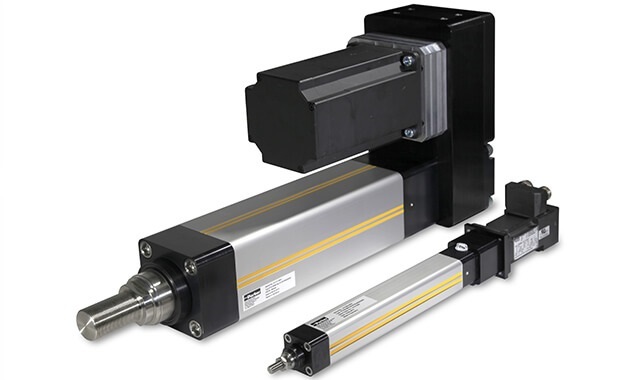

Parker派克ETH电动缸

Parker派克电动缸ETH系列是重载型高推力执行器,缩小了气缸和液压缸之间的差距。他们可以直接安装在现有流体传动应用中,为现有系统添加了可编程序性、闭环控制和高耐用性以及长寿命。将压缩空气用量考虑在内,你会发现大多数情况下机电系统能够提供更经济的解决方案,然而始终提高可靠性和更好的过程控制。

相关产品

    Parker派克ETH电动缸,为业内较高功率密度的产品,同等输出扭力情况下尺寸小,推力可达11.4T,光洁外表面易于清洁且安全,接近开关安装灵活,缸体润滑孔设计减低了维护费用,防转动设计。

    电机直联安装时,重复定位精度±0.03mm;电机并联安装时,折叠式安装时方便调整皮带松紧,重复定位精度±0.05mm。派克ETH电动缸,弥合了气动执行器和液压执行器之间的差距,非常适合对许多应用中的原有执行器进行替换,同时,提高制造流程的可靠性。




    ETH100伺服电动缸 >>性能

    • 电缸尺寸:100 (法兰符合ISO 15552-12)

    • 推力:高达56000 N

    • 行程:长达2000 mm

    • 速度:达 0.8 m/s

    • 加速度:达10 m/s²

    • 螺纹导程:10和20 mm

    • 重复精度:± 0.03 mm (电机直联) / ± 0.05 mm (电机并联)

    • IP54 (标准) / IP65 (可选)

    • 可选第二类爆炸气体环境下ATEX认证

    • 高机械效率 – 达到90%

    • 齿带传动 (并联电机)

    • 多种连接方式选择 – 包括线性导杆模块 (对额外负载的支持)

    • 提供集成的传感器提供精确的力控制




    ETH 伺服电动缸 >>优势

    - 非常高的功率密度,力矩高、尺寸小

    - 长寿命、噪音低

    - 减少维护成本 –归功于集成的润滑端口

    - 集成式传感器配件,可以对力矩进行精确分配与控制

    - 集成防旋转装置

    - 安全运输、方便清洁

    - 在缸体上的线缆能够被隐藏

    - 来自于:派克提供一整套系统 – 控制器、电机和减速机来配合ETH电缸



    系列行程(mm)最大推力(N)最大运行速度(mm/s)
    ETH03250-100037001067
    ETH05050-120093001333
    ETH08050-1600251001707
    ETH10050-200056000800
    ETH12550-2000114000833






  • 系列ETH
    ROD END DIMENSIONISO100
    轮廓宽度(毫米)120
    驱动类型滚珠丝杆
    最大冲程(毫米)2000
    最大冲程(英寸)78.7
    最大速度(米/秒)0.8
    最大速度(英寸/秒)31.49
    最大加速度(米/ S2)10
    最大加速度(英寸/ S2)393
    最大推力(牛顿)56000
    最大推力(磅)12589
    位置可重复性(+ / -毫米)0.03 (电机直联) / 0.05 (电机并联)
    位置可重复性(+ / -英寸)0.001 (电机直联) / 0.002 (电机并联)
    IP评级IP54 | IP65 (可选)
    耐腐蚀的选择是 (不锈钢 / 外铝件)
    证书RoHS | ATEX 2 IIG c IIC T4 (可选)
    运行环境温度 (C)-10° ... +70°
    运行环境温度 (C)+14° ... +158°
