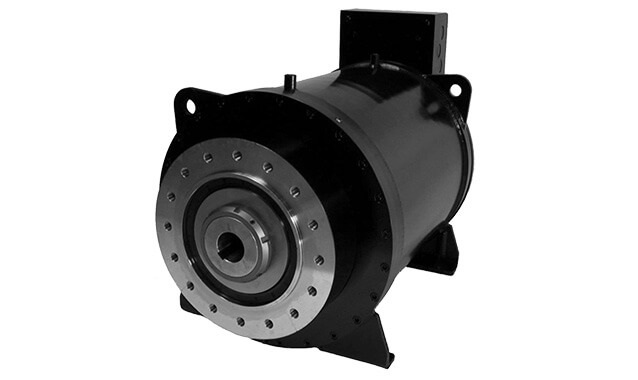

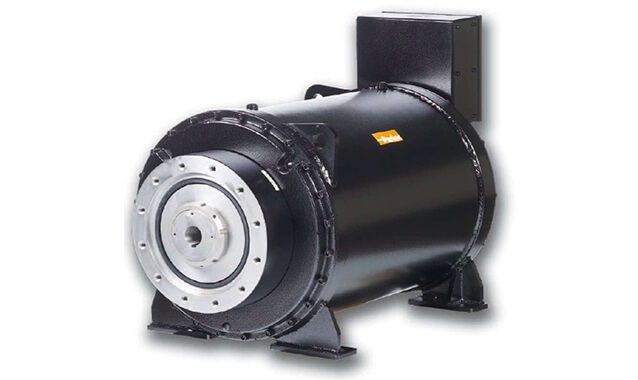

派克TMW/TMA直驱力矩电机
Parker派克TMW系列力矩电机是基于无刷技术的创新直驱解决方案。它们专为低速运行而设计，它们有利地取代了传统的基于齿轮箱的系统，如挤出机和注塑机，以及卷绕机，搅拌机，破碎机，压力机等。TM-系列直驱力矩电机提供了在低转速高扭矩的条件下，可在许多应用中取代传统的基于变速箱的应用系统。可提供400/480-600VAC绕组，扭矩高达22000Nm，额定功率可达394kW，速度可至510min-1。
相关产品
-
派克PM-DD精密直驱伺服电机PM-DD伺服电机旨在提供高扭矩和高精度。螺纹安装孔和空心通孔使该电机可用于需要将负载直接连接到电机的各种应用中。通过消除联轴器或皮带的使用，可以在没有间隙的情况下以平滑，几乎无摩擦的运动驱动负载。 -
派克K系列无框伺服电机派克K系列无框伺服电机通过消除轴传动附件的方式来提供更高的动态刚度。K系列电机套件为机械设计者寻求在狭小空间以低廉的价格寻求高性能的应用提供理想解决方案，是目前最经济的直接驱动伺服电机解决方案。 -
派克TK系列无框直驱力矩电机派克TK系列力矩电机通过将独立的转子和定子组件，集成到设备的机械结构中，使设备更加简化设计，同时降低了成本并提高了精度。TK系列以其卓越的耐用性与现有的解决方案区别开来，使它尤其适合应用于恶劣的环境中。由于TK系列也可以提供单独完整的组件，包括框架，冷却系统，轴承和反馈传感器，因此客户也可以从派克设计和制造力矩电机空前的专有技术中受益。
电机技术：永磁同步电机
镜框尺寸：398mm | 600mm | 830毫米
功率范围：15 ... 394 kW（水冷）
扭矩范围：1210 .. 22100 Nm（水冷）
速度范围：50 ... 510 min-1
电压供应：400-480VAC
极数：24 | 36 | 48
冷却：水冷（标准）|风冷/自然对流（降额）
防护等级：IP54
反馈传感器：Endat编码器（标准）|直接Endat编码器（带空心轴）|解析器（根据要求）
标记：CE
连接：
定子绕组的绝缘：符合EN 60034-1的F级
热保护：2个PTC探头和1个KTY传感器
振动严重性：N级
低速时的高扭矩
没有变速箱
高扭矩密度
无声操作
定制机械接口
集成推力轴承（可选）
轴端
轴承 - 球轴承/ - 滚子轴承（可选）
反馈系统 - 绝对单圈Endat编码器/ - 旋转变压器
接线盒方向
挤出机特定功能
挤压
注塑成型
绕组
按/材料成型
混合
直驱力矩电机技术概述：
- 源线接线盒，PTC探头和KTY传感器
- 编码器信号连接器
直驱力矩电机优点：
变体和选项：
- 带键或键槽的实心或空心轴，花键型号DIN 5480和DIN 5463
- 可根据要求提供定制接口
- 在顶部的后部
- 在左侧或右侧的后部
- 迭代推力轴承
- 螺杆抽出和冷却机制
- 定制机械接口
应用：
-
框架尺寸 398mm | 600mm | 830mm 连续电力范围 15 ... 394 kW (水冷) 连续扭矩（牛米） 1210 .. 22100 (水冷) 连续扭矩（IN-LBS) 10709 .. 195601 (水冷) 峰值扭矩（牛米） 1810 ... 32500 (水冷) 峰值扭矩（英寸－IBS) 16020 ... 287649 (水冷) 额定速度（RPM) 50 ... 510 提供输入电压 400-480VAC 电机极数 24 | 36 | 48 反馈设备 Endat编码器（标准）|直接Endat编码器|旋转变压器（根据要求） 派克驱动的兼容性 AC890SD 证书 CE认证 IP评级 IP54 冷却方法 水冷（标准）|风冷/自然对流（降额） 轴类型 空心轴（带键槽标准）|空心轴（带花键轮廓）|实心轴（带花键轮廓）|实心轴（光滑）|实心轴（带键槽）
-
派克TMW/TMA系列直驱力矩电机
