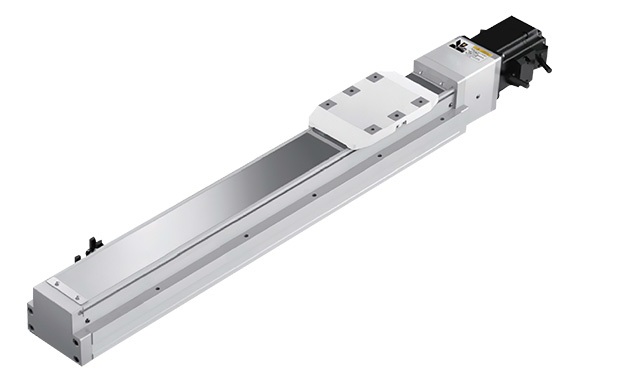

直线模组全密封内嵌

森远达MS-OQS内嵌式滑台模组是一种高集成的直线运动单元,铝本体与导轨一体化设计,滑块与滑座为一体化,模组滑台产品紧凑轻巧达到省空间与高负载。直线模组可选配自润滑部件,30000km免维护。 机座采用U型高强度铝合金,内嵌不锈钢导轨与底座一体磨削成型,导轨沟槽采用2列45°接触角哥特式结构设计,提供四个方向均等负载能力,通过适当的钢球预紧力可实现高精度和高刚性。另外产品采用全密封设计,运行的低发尘量,整体能达到无尘等级要求。

相关产品

  • 轨道内嵌半密封
    型号规格MS-BQS60MS-BQS80MS-BQS120
    电机功率100W200w(400w)400w
    电机转速300030003000
    滚珠丝杆导程-螺距510510205102032
    最高速度25050025050010002505001001600
    水平负载3020504020110884030
    垂直负载108201563330108
    额定推力3411706833411741388694347218
    行程范围50-800MM/50行程递增50-1050MM/50行程递增50-1250MM/50行程递增
    丝杆外经1616
    重复位置精度C7(C) ±0.01
    C5(P) ±0.006
    联轴器7x810x1410x14
    感应器EE-SX674(NPN)
    夹持型半密封
    型号规格MS-BQS6OLRMS-BQS8OLRMS-BQS120LR
    电机功率100w200w(400w)400w
    电机转速300030003000
    滚珠丝杆导程-螺距455
    最高速度200250250
    水平负载30(双滑座)50(双滑座)110(双滑座)
    垂直负载15(双滑座)25(双滑座)55(双滑座)
    额定推力4276831388
    行程范围25-325mm/25行程递增25-450mm/25行程递增25-500mm/25行程递增
    丝杆外经121616
    重复位置精度C7(C) ±0.01
    联轴器7x810x1410x14
    感应器EE-SX674(NPN)
