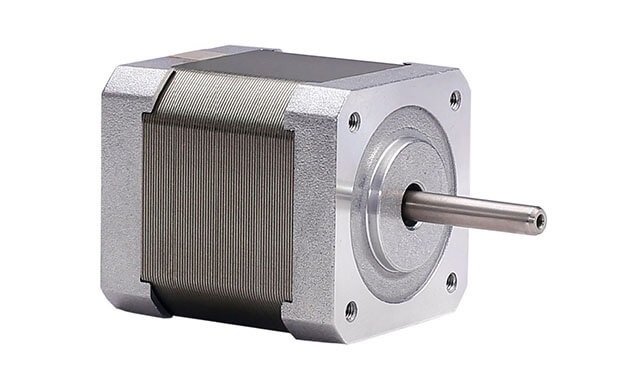

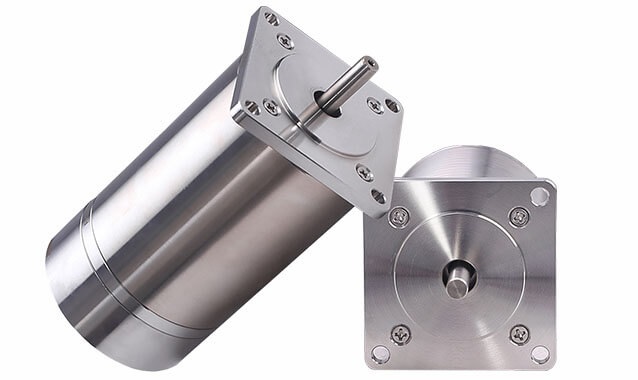

DDON真空步进电机

真空步进电机采用全新的设计,选用适合的材料,通过新的生产工艺完成对特殊电机的制造、检验。低温-196℃,高温+200℃,真空度优于10-7Pa。标准设计28、42、57、86框号两相四线制混合式步进电机,还可依需要定制其他规格马达,或定制耐辐射、抗霉菌、耐冲击、出轴形式等特殊需求。

    高洁净度的使用环境也是可以选用真空步进电机。特别的材料选择,完善的后端处理工艺使其在高洁净度的环境中也可表现出色。可根据需要配备相应等级的齿轮箱。应用户需求,与第三方工厂联合开发相应等级的齿轮箱。


    摩森机电真空步进电机源于宇航技术,在很多具有挑战性的项目上都可以应用这项技术,HS真空步进电机在严苛的环境里驱动工作,高度精确,可靠,耐用。在规范范围内,高质量的组件和通过验证的设计确保电机的品质和耐用性。




    HS真空步进电机>>特点

    • 真空度10-1Pa至10-7Pa

    • 温度等级多,-196~+200℃7个标准等级

    • 可扩展耐辐射10-7Gy

    • 两相混合式步进电机

    • 保持扭矩从0.25 - 8.7N.m

    • 法兰28mm、42mm、57mm、86mm

    • 全系列定制开发特种轴承,可靠性高,余量富裕,寿命更长

    • 特殊配方粘合剂,低出气率,高强度

    • 双定位结构,精度高,可靠性好

    • 特殊磁钢,耐高温,且具有极强耐候性。

    • 可定制特殊温宽,如-170~+150℃




    温度等级等级代码
    温度范围(℃)机壳允许温度(℃)真空度pa(可定制
    宽温NT-L2-40..... +85+115/
    NT-L3-60......+85+115/
    高温真空VMT1-20......+200
    10-1
    10-3
    VMT2-20......+15010-310-3
    VHT1-20......+20010-710-5
    VHT2-20......+16010-710-5
    深低温
    VTL3-60~+100+13010-1
    NTL4-80~+85+115/
    SLT-196~+40+100/



    注:

    [1]电机机壳短时最高温度指电机机壳外表温度的最大值,单次持续最大时长为5分钟。

    [2]电机到达短时最高温度后,应等待电机温度恢复至额定温度范围内,方可再次使用。

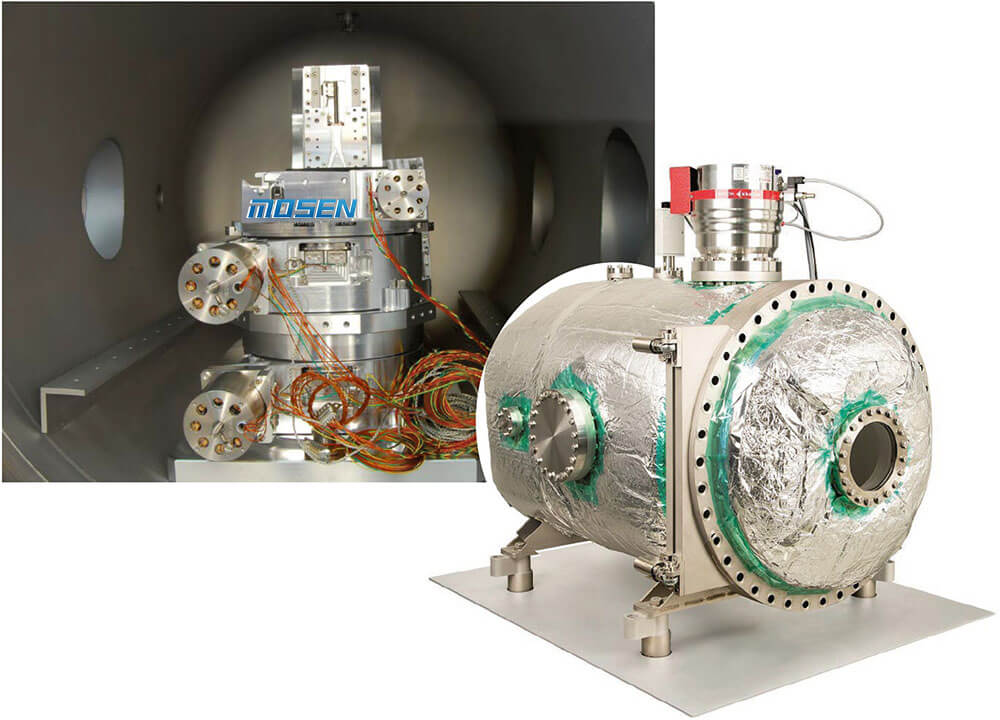

    真空步进电机产品填补了国内行业空白,在真空高低温环境下,如生物、医疗、航空航天、雷达天线、轨道交通、军工科研等领域应用上起到了关键作用,整体提高了行业制造水平。



  • 型号规格步距角机身长机身长电流相电阻相电感保持力矩转到惯量重量
    (。)(mm)(A)(Ω)(mH)(Nm)(g.cm)(kg)
    HS2851**1.8510.858.89.20.12180.2
    HS4248**1.848\70(FK)1.51.82.50.3680.38\0.6(FK)
    HS5786**1.886\107(FK)2.51.32.70.83501.2\1.5(FK)
    HS86128**1.8128\148(FK)60.62.84.527004.5\4.8(FK)
    步距角1.8绝缘等级C级
    径向间隔0.02mm Max(450g负载)绝缘强度500VAC 50HZ 1mA 1Minute
    轴向间隔0.08mm Max(450g负载)电机温升80℃ Max(额定电流、常压)
    电阻精度±5%环境温度等级可选
    电感精度±10%径向负载10N、28N、75N、220N max(距法兰面20mm)
    绝缘电阻100MΩ轴向负载5N、10N、15N、60N、 Max
