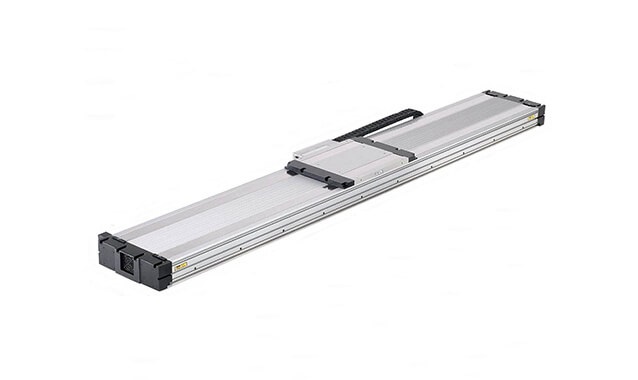

派克412LXR直线定位平台

412LXR高精度直线电机定位平台具有2个方形导轨和高分辨率线性编码器。 行程达到为3.0m,负载能力为9320N,是高速/加速度和需要平稳运动的应用的理想选择。

相关产品

    400LXR系列精密直线电机定位平台因其一如既往的杰出性能,高品质,高强度,以及时尚的工业设计和无与伦比的多功能性而广受全球用户的认可。404LXR通过将无齿槽效应电机,高性能轴承和线性反馈组合起来以实现最佳的性能。这种组合所产生的位置平台具有快速响应,高加速度和平滑平移的特性。由于其承载特征都是基于成型铝材的基底座而构建的,因此其优异的加工精度确保了产品优异的平直度和平整度。 400LXR提供3种不同行程的可扩展框架尺寸,以承载各种有效载荷,或构建多轴系统配置产品。 400LXR还设计为适应多种标准增强功能,从集成轴制动器,安装的高分辨率线性编码器,无尘室准备到标准多轴支架。


    鉴于如此优良的特点,使得400LXR系列产品成功的应用于许多高科技场合,如生命科学,电子制造和光学行业。鉴于400LXR坚固的结构和密封设计,它也被应用于包装,机床和汽车工业自动化行业的应用。


    412LXR系列无齿槽效应式双正方形导轨的直线定位平台;高价值标准功能及配件:

    • 框架宽度为285 mm

    • 十五个标准行程,从150到3000毫米

    • 重复位置精度为+/- 1.0微米

    • 光学编码器分辨率为5.0,1.0,0.5和0.1微米以及正弦输出

    • 最大速度为3000 mm / sec

    • 集成8极线性电机,原点/限位传感器和反馈

    • 最大有效载荷为9319 N

    • 最大推力为1000 N

    • 预配置电缆选项

    • IP30等级

    • 标准多轴系统

    • 方便的螺纹孔安装

    • 具有每个精度级的斜率校正值的激光测试数据




  • 系列LXR
    轮廓宽度(毫米)285
    驱动类型直线电机
    螺杆引导选项无齿槽效应伺服电机
    轴承类型双方轨
    最大冲程(毫米)3000
    最大冲程(英寸)118.11
    最大速度(米/秒)3
    最大速度(英寸/秒)118.11
    最大螺杆速度(RPS)-
    最大加速度(米/ S2)49
    最大加速度(英寸/ S2)1930
    双向可重复性(UM)1
    双向可重复性(THOU)0.0393
    传动螺杆效率(%)-
    占空比(%)100
    一般载荷能力(牛顿)9320
    一般载荷能力(磅)2090
    反向承载力(牛顿)9320
    反向承载力(磅)2090
    轴向载荷能力(牛顿)355
    轴向载荷能力(磅)80
    最大断裂扭矩(牛米)-
    最大断裂扭矩(盎司-英寸)-
    最大跑和扭矩(牛米)-
    最大跑和扭矩(盎司-英寸)-
    额外的保护选项钢带盖 (IP30)
    证书洁净室(1000级 - 标准/ 10级 - 可选)
    线性反馈装置是(编码器:0.1μm,0.5μm,1μm或5μm分辨率光学增量/正弦输出)
