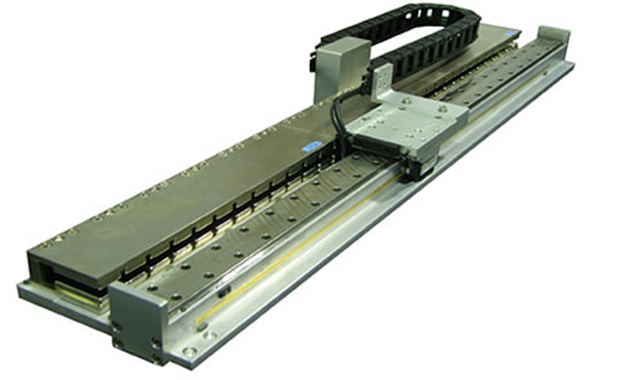

雅科贝思WGL宽导轨直线电机平台
WGL系列–宽导轨直线电机平台是一种非常紧凑的直驱直线电机平台,它在单个刚性基板上集成了1个宽直线导轨和光学的直线编码器。基板是挤制铝材,优化了强度和重量比。这个系列的模组适合于高扭矩负载在直线导轨上。
相关产品
带运输的直线单元
宽导轨直驱直线电机
连续力72—224 N
行程200~1200毫米/编码器5.0~0.1
单抗腐蚀宽导轨直线电机模块由AUM无铁芯电机驱动,具有线性编码器、电缆和任选伺服驱动。提供高速、高加速度和高精度。
笔划长度从200毫米到1600毫米。
包括线性编码器,分辨率0.1um,1 um或5,0um。
包括布线。
Zelo齿槽效应。
Akribis直线电机平台WGL
规格 | 单位 | AUM3 & AUM4 | ||
最大轴承载荷 | N | S1 | S2 | S3 |
最大侧倾力矩 | Nm | 1824 | ||
最大俯仰力矩 | Nm | 17.4 | ||
最大横摆力矩 | Nm | 135.9 | 245.8 | 354.8 |
-
型号 电机 行程(Z)(mm) 总长度(X)(mm) 滑架长度(A)(mm) 模组高度(mm) 模组高度(mm) 硬限位位置(v)(mm) 滑架安装空位(B)(mm) 运动质量(Kg) 模组质量(Kg) WGL138 AUM3 S2 200-1200 386-1386 160 65.8 182 88 37.25 1.3 9.2-30.2 S3 200-1200 446-1446 220 118 67.25 1.7 11.4-31.8 S4 200-1200 506-1506 280 148 97.25 2.1 12.6-33.6 AUM4 S2 200-1200 386-1386 160 118 37.25 1.4 11.8-39.1 S3 200-1200 466-1446 220 148 67.25 1.9 14-41.4 S4 200-1200 506-1506 280 148 97.25 2.5 15.7-43
-
WGL系列宽导轨直线电机平台
