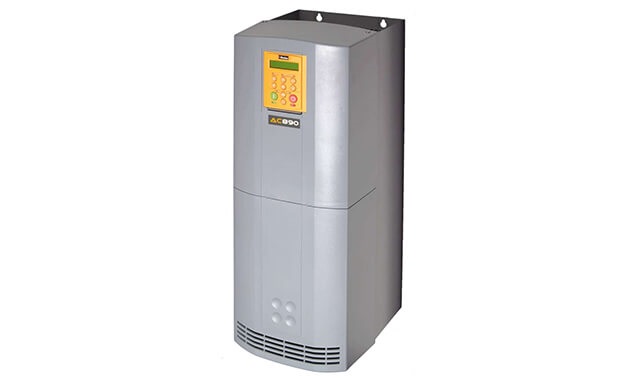

派克AC890交流伺服驱动器
相关产品
开环V/F控制模式
无传感器矢量控制(开环矢量控制)模式
闭环矢量控制模式
4象限AFE控制模式
极快的控制环响应 -
服务于复杂应用:
总线设定值到控制环实现最小延迟:
替换模拟控制方案:
灵活的反馈 :
开放的标准,保护客户投资:
提供两种性能等级选择:
CE Marked to EN50178 (Safety, Low Voltage Directive)
CE Marked to EN61800-3 (EMC Directive)
UL listed to US Standard UL508C
cUL listed to Canadian Standard C22.2 #14
伺服驱动器>>特点:
AC890可配置为4种不同的控制模式,满足不同的工艺需求:
对于基本的单机或多电机速度控制,该模式为理想选择。
利用强大的高性能无传感器矢量控制算法,AC890无需任何速度反馈器件即可实现全速度范围(基频以下)大扭矩输出及速度闭环调节
通过增加一个编码器反馈卡,AC890可达到完全的闭环磁通矢量控制性能。零速可连续输出100%满负载扭矩,再利用高动态响应速度环,远远满足绝大多数复杂应用需求。
利用该控制模式,实现完美电能(正弦波及单位功率因数)回馈;只包含极低电流谐波分量(THD < 5%)。
伺服驱动器>>优势:
- 转矩环 : 62.5µs / - 速度环 : 62.5µs / - 位置环 : 62.5µs
利用前沿的控制算法,并采用了高速微处理器(150Mhz),使AC890可以实现非常高的控制环带宽,满足非常复杂的工业应用需求,例如:印刷、追剪、旋切,复合及分切应用。
可以无缝接入现存的自动化系统中;AC890的高性能端口直接连接到驱动器的快速控制环,实现经总线传送的数字设定值和控制环之间的最小延迟。
现存的基于模拟给定方案可被基于数字总线控制方案替代,将带宽损失降到最低
在选择反馈类型时,AC890为系统设计者提供了完全的灵活性。
- 增量式编码器 / - EnDat 2.1 (SinCos) encoder / - Resolver

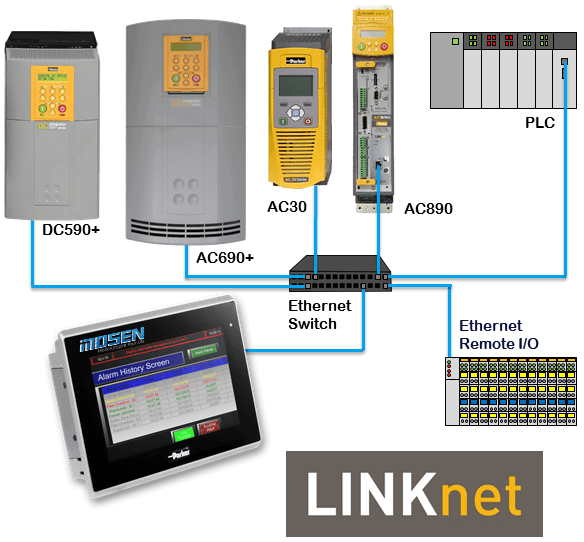

AC890被设计为可以无缝接入现有的自动化网络中,通过在宽范围通讯选件中选择合适选件,连接到PLC或总线网络中。
- 标准性能
利用位置环实现运动控制,运动控制功能块,相对运动,绝对运动,回零,主斜坡和区域控制,卷绕控制模块(SPW,CPW),完整功能PID,设备状态和其它模块。
- 高性能
包含所有标准性能特点,增加了特殊功能块库,满足高性能应用需求,比如:无轴印刷,飞剪,高精度卷绕,高精度排线和其它应用。
标准:
当依照相关产品手册安装后,AC890系列兼容下列标准:
技术规格:
主电源:
3相
- 890SD : 380 - 500 VAC +/- 10 %, 50-60 Hz +/- 5%
- 890CS : 208 - 500 VAC +/- 10 %, 50-60 Hz +/- 5%
- 890CD : 320/560 - 705 VDC
- Frames E/F/G/H/J/K : 380 - 460 Vac +/- 10 %
环境:
0-45°C (降容2%/°C 直到最大允许50°C)
最高 1000m ASL (降容 1% 每升高100m,最高4000m)
-
品牌 Parker 产品类型 交流驱动器 驱动类型 单轴技术 | 多轴技术 系列 AC890 提供输入电压 3*400/460VAC 输出评级 (千瓦) 200 适配电机 无刷伺服 |无框伺服 |感应 |主轴电机 |力矩电机 |PMAC 有支撑反馈的装置 旋转变压器|增量编码器 控制模式 V / Hz |无传感器矢量 |闭环矢量 | Active Front End |永磁电机的速度控制 通信接口 RS232 / RS485 CANopen、ControlNet、DeviceNet Profibus、Profinet、以太网TCP / IP 运行环境温度 (C) 0-45C,适用Frames B-F (降容,最大允许温度50C)|0-40C,适用Frames G-K (降容,最大允许温度50C) 运行环境温度 (C) 32-113F,适用Frames B-F (降容,最大允许温度122F)|32-104F,适用Frames G-K (降容,最大允许温度122F) 操作高度 最高1000m ASL (超过1000m则降容) 过载能力 重载 (恒转矩) : 150% 持续 60s 标准负载 (变转矩) : 110% 持续 60s 伺服模式 (Frames B-D) : 200% 持续 4s 伺服模式 (Frames E-J) : 150% 持续 60s 证书 CE(EMC&LVD) 通过UL列出 通过cUL列出
