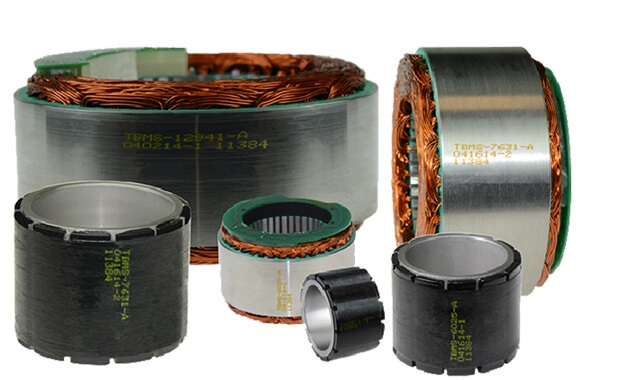

科尔摩根TBM系列无框力矩电机

科尔摩根无框力矩电机TBM系列通过使用机械设备本身的轴承支承转子,TBM系列无框力矩电机可以直接嵌入设备中。该系列产品适用于要求电机体积小巧紧凑、轻重量、低惯性,但高功率的应用。

相关产品

    无框力矩电机>>特点

    • 多种框架尺寸,外径规格从60毫米(2.36英寸)到129毫米(5.08英寸)不等

    • 24/48/96 VDC标准优化绕组

    • 低齿槽设计

    • 在内部绕组温度达到155℃时,依然能够持续运行

    • 防腐蚀不锈钢转子

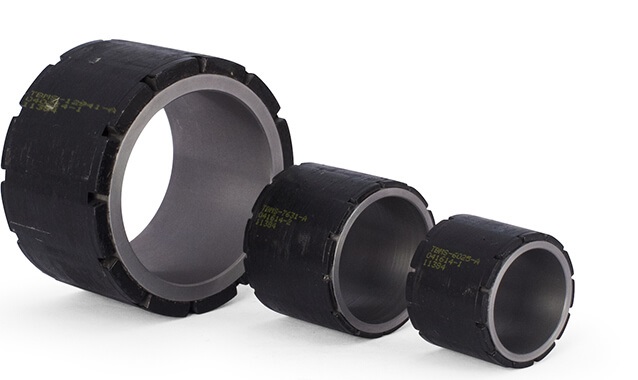

    • 转子纤维线缠绕固定

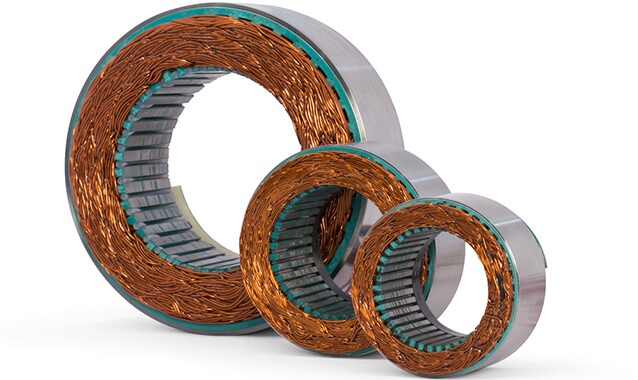

    • 激光打标电枢

    • 符合RoHS规范

    • CE认证(在额定电压下)


    选件:

    • 定制绕组

    • 锁存型霍尔效应器件(预校准,出厂预装)


  • 框架TBM(S)60TBM(S)76TBM(S)129
    电动机外径mm60.35mm75.97mm128.93MM
    通空直径28.7mm36.07mm55.88mm
    连续失速转矩41-1.16Nm99-2.39Nm3.12-10.3Nm
    峰值失速转矩1,37-4.53Nm2.86-6.89Nm8.07-39.4Nm
    标准叠片段长度定子尺寸A12.7mm 25.4mm 50.8mm15.24mm 30.73mm 46.23mm13.33mm 41.28mm 54.61mm
    额定母线电压(VDC)48VDC48VDC100VDC
    M最大失速转矩Tc Nm1.15Nm2.33Nm10.3Nm
    最大转矩Tp Nm5Nm6,74Nm36.2Nm
    最大额定转速4300RPM4025RPM2700RPM
