BTQ6A无框力矩电机

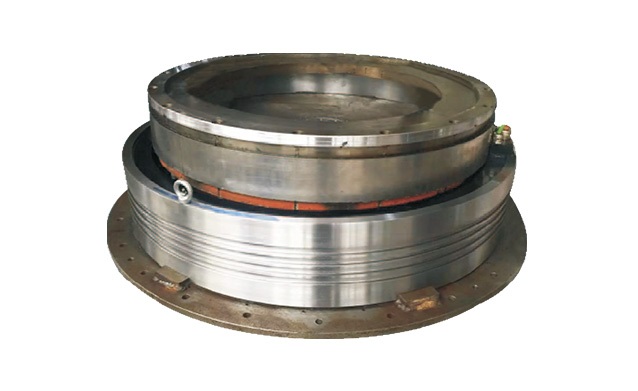

森远达​BTQ6A系列内装式力矩电机由定子、空心轴稀土永磁转子组成,采用液体冷却或自然冷却方式,定子固定于机器本体,转子与机器旋转机构联结,加装编码器等反馈元件与驱动器匹配调试后,形成与机器融为一体的直接驱动单元。 根据客户需求,也可由制造厂设计,提供含定子、转子、轴承、编码器、机械输出轴式法兰、电气接口、驱动装置的功能部件单元。

相关产品

    应用特点

    • 大扭矩,高传动刚性;

    • 无齿轮传动间隙、无摩损、寿命长、精度稳定

    • 内装于设备,使设备结构更紧凑、体积小、重量轻

    • 大孔径中空轴转子便于穿线、通电、通液,方便安装,调试

    • 免维护



    品牌森远达SYD
    额定扭矩8.6~13350nm(自然冷却)
    额定扭矩19.2~31380nm(水冷)
    电机类型
    多极稀土永磁同步电机(16极~220极)
    定制绝缘等级F级
    防护等级IP23(分体交货)可选IP65、IP67(整体交货)
    温度监控一组PTC(响应温度130℃)、两组(KTY84)
    反馈元件分体交货不在供货范围,反馈元件的选择与系统精度,安装结构,驱动器类型,通讯协议等有关
    冷却方式日然冷却、液体冷却(进水温度≤35℃,进出水温度ΔT=5K,)水压≤10bar
    表面处理防锈处理(内嵌式)、黑色面漆(独立式)
    电气出线自由甩线(轴向或侧向); 接插件




    应用范围

    • 数控机床行业:数控直驱转台(单轴,A、B轴),动态刀库,动力刀架,分度盘

    • 半导加工及电子元器件组装设备

    • 机械手、机器人、搬运线

    • 医疗设备、印刷设备

    • 塑料加工设备:电预塑、全电动注塑机、挤出机等

    • 直驱抽油机、电驱动直驱钻机

    • 雷达、火炮、惯导平台

    • 风力发电
