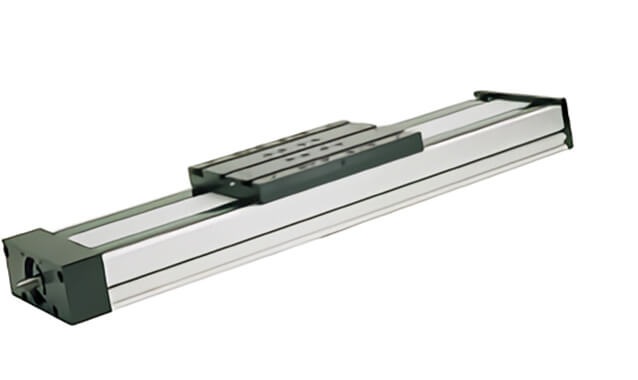

MLSM直线运动单元>>特性


• 可以沿任意方向安装
• 专利的导向系统
• 专利的塑料防尘带
• 专利的丝杠支撑系统

• 所有运动单元均可按要求提供丝杠支撑
• 所有部件均可按要求进行集中润滑

• 包含四个安装夹套

MLSM直线运动单元>>选项

• 单标准滑架

• 单加长型滑架

• 双标准滑架

• 规格/轴的尺寸	MLSM 60D	MLSM 80D
  截面尺寸(宽x高): mm	160 x 65	240 x 85
  丝杠类型	滚珠丝杠，双螺母	滚珠丝杠，双螺母
  最大行程长度: mm	5500	5200
  最大速度: m/s	2.5	2
  最大加速度: m/s2	20	20
  重复精度: ±mm	0.01	0.01
  最大输入速度: rpm	3000	3000
  工作温度: ℃最大动态负载	0 - 80 (32 - 176)	0 - 80 (32 - 176)
  最大动态负载(Fx): N	5000	导程为50、10、20mm: 12000
  -	-	导程为40mm: 8000
  最大动态负载(Fy): N 整个单元	6000	8000
  最大动态负载(Fz): N 整个单元	6000	8000
  最大动态力矩(Mx):Nm 整个单元	400	780
  最大动态力矩(My):Nm 整个单元	460	900
  最大动态力矩(Mz):Nm 整个单元	460	900
  最大驱动轴力(Frd): N	350	700
  最大驱动轴力矩(Mta): Nm	60	85
  丝杠直径: mm	25	32
  丝杠导程: mm	5, 10, 20, 50	5, 10, 20, 40
  重量:kg(lb)	14.4	29.5
  零行程单元重量	1.65	2.7
  每个滑架重量	5.7	11.5
