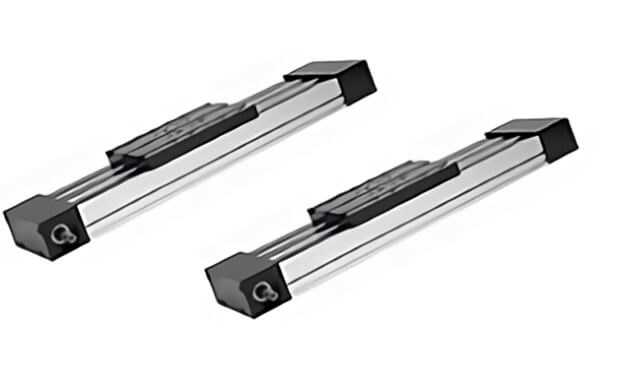

MLSH系列皮带直线运动模组-导向滚轮

Thomson直线运动模组MLSH60Z 定位滑块设计配有快速SPEEDLine®导向系统。 通过获得专利的塑料覆盖带,这些单元可以任意方向安装。 该单元的电桥表面为相似的T槽设计,可方便地实现门架或笛卡尔系统X-Y装配。

    MLSH直线运动模组>>特性

    • 可安装在任意方向

    • 专利导轨系统

    • 专利塑料带盖

    • 专列丝杠支撑系统

    • 丝杠支撑根据需要包括在所有单元中

    • 所有需要润滑零件的中央润滑

    • 包括4个安装夹

    • 双滑块


  • 规格/轴的尺寸MLSH60Z
    截面尺寸(宽×高):mm160×65
    皮带型号32ATL5
    最大行程长度:mm5500
    最大直线速度:m/s6.5
    最大加速度:m/s240
    重复精度:±mm0.05
    最大输入速度:rpm3000
    工作温度:℃0to80
    最大动态负载(FX):N1480
    最大动态负载(Fy):N3000
    最大动态负载(Fz):N165
    最大动态力矩(Mx)Nm310
    最大动态力矩(My)Nm310
    最大动态力矩(Mz)Nm45
    皮带轮直径:mm42.97
    轴每旋转一周行程:mm135
    重量:kg零行程单元重量12.6
    每100 mm行程的重量1.33
    每个滑架重量3.9
