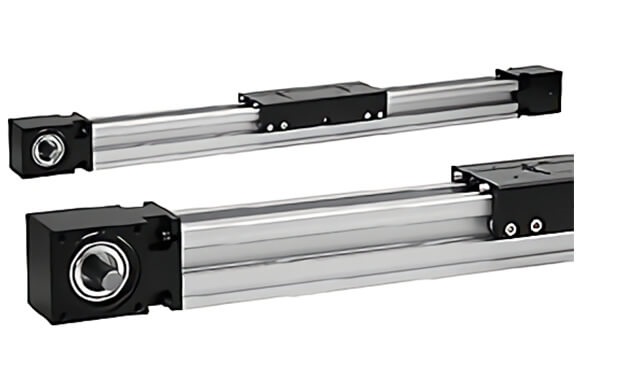

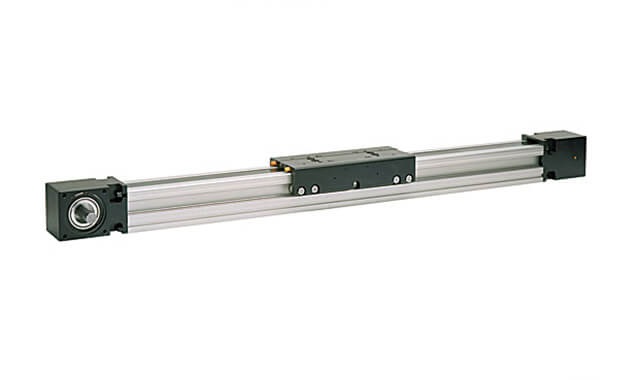

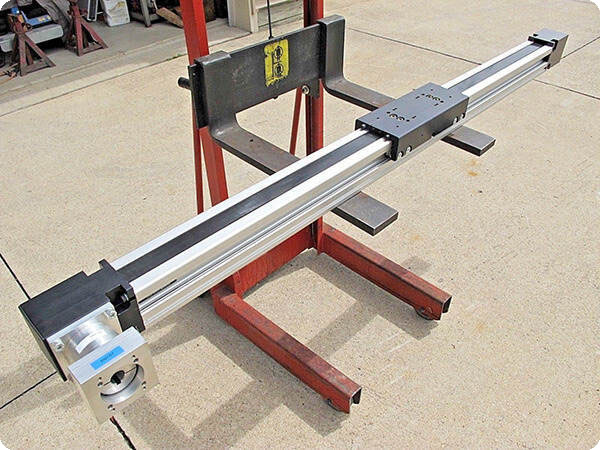

ThomsonWH系列皮带直线运动单元

Thomson WH系列皮带直线运动单元,轮式导向线性单元设计用于高速物料搬运和包装应用,其中吞吐量至关重要。 滚轮式导轮轴承和皮带传动允许极高的速度和加速度。

相关产品

    WH直线运动单元>> 特性

    • 可调节皮带张紧

    • 可在所有方向安装

    • 结构紧凑

    • 四个高安装支架

    • 多方向安装

    • 集中润滑系统


  • 规格/轴的尺寸WH50WH80WH120
    截面尺寸(宽x高): mm 50 x 50 80 x 80120 x 110
    皮带型号16ATL532ATL1050ATL10
    最大行程长度: mm 30001100011000
    最大直线速度: m/s 6.51010
    最大加速度: m/s2 404040
    重复精度: ± mm 0.0050.0050.005
    最大输入速度: rpm325030002308
    工作温度:℃(°F) 0 ~ 80 (32 ~ 176) 0 ~ 80 (32 ~ 176) 0 ~ 80 (32 ~ 176)
    最大动态负载力 Fx: N 67027005000
    最大动态负载力 Fy: N 4158824980
    最大动态负载力 Fz: N 73021009300
    最大动态负载力矩 (Mx): Nm1675500
    最大动态负载力矩 (My): Nm87230930
    最大动态负载力矩 (Mz): Nm 50100500
    最大驱动轴力: N 150500700
    最大驱动轴力矩: Nm 17100200
    皮带轮直径: mm 38.263.6682.76
    轴每旋转一周行程: (mm)120200260
    重量: kg (lb) 零行程单元重量3.58.6317
    每100 mm行程的重量0.44 0.931.64
    每个滑架的重量0.92.755.5
