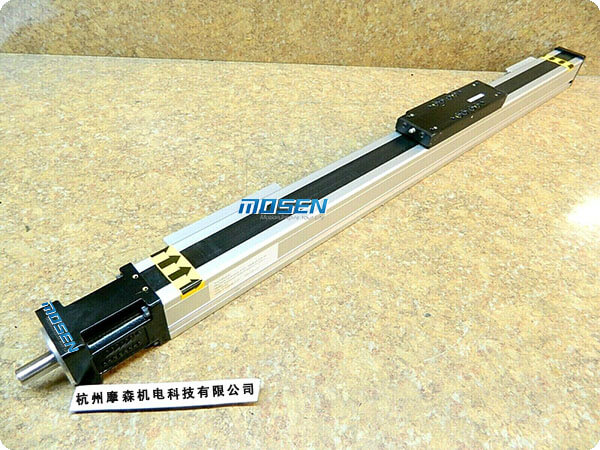

ThomsonWV直线模组
汤姆森ThomsonWV直线运动单元使用专利的丝杠支撑技术。此外，它还采用了专利的塑料覆盖带系统，使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护。WV系列产品需要有外部导向系统，这是它与WM系列产品的区别。
相关产品
-
Thomson MLSM直线运动单元Thomson直线运动单元MLSM60D/80D包含专利的导轨与丝杠支撑系统。其导轨被分开布置，并与竖直方向成45°以降低滑块总的高度。使用了专利技术的塑料覆盖带后，定位滑块单元几乎不受安装方向限制。 -
ThomsonMF/TF直线运动单元ThomsonMF/TF系列直线单元无杆驱动滑块通过滚珠丝杠驱动与跨于执行器上承受负载的鞍座实现导向直线运动。有两种类型产品可供选择：M（单螺母）和MD（双螺母）。此类滚珠导向单元具有精密定位所需的高承载能力和小摩擦阻力——能够产生更大的推力，更高的精度，更大的刚度和更长的行程。防尘带延伸器延长了防尘带的使用寿命，从而保护丝杠和螺母不受污染，免除了部件磨损时调整张力的必要。 -
ThomsonWM直线单元THOMSON直线运动单元WMP系列使用专利的丝杠支撑技术。此外，它还采用了专利的塑料覆盖带系统，使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护。在这一系列产品中，WM40因其超小的尺寸，尤其适合于小型应用。 -
ThomsonWH皮带直线运动单元Thomson WH系列皮带直线运动单元，轮式导向线性单元设计用于高速物料搬运和包装应用，其中吞吐量至关重要。 滚轮式导轮轴承和皮带传动允许极高的速度和加速度。
硬化的滚道衬套
负载不基于外部导向装置
集中脂润滑
需要配备外部导向装置
双滚珠螺母
自动调节的塑料防尘带
汤姆森WV直线模组>>特性
-
规格/轴的尺寸 WV60 WV80 WV120 截面尺寸（宽x高）: mm 60 x 60 80 x 80 120 x 120 丝杠类型 滚珠丝杠，双螺母 滚珠丝杠，双螺母 滚珠丝杠，双螺母 最大行程长度: mm 丝杠导程为 5, 20 mm: 11000 丝杠导程为 5, 10, 20 mm: 11000 丝杠导程为 5, 10, 20 mm: 11000 - 丝杠导程为 50 mm: 5000 丝杠导程为 50 mm: 5000 丝杠导程为 40 mm: 5000 最大直线速度: m/s 2.5 2.5 2 重复精度: ± mm (in) 20 20 20 重复精度: ± mm 0.01 0.01 0.01 (0.0004) 最大输入速度: RPM 3000 3000 3000 工作温度:℃(°F) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 最大动态负载 (Fx): N 4000 5000 丝杠导程为 5, 10, 20 mm: 12000 - - - 丝杠导程为 40 mm: 8000 最大动态负载 (Fy): N 0 0 0 最大动态负载 (Fz): N 0 0 0 最大动态力矩 (Mx): Nm 0 0 0 最大动态力矩 (My): Nm 0 0 0 最大动态力矩 (Mz): Nm 0 0 0 最大驱动轴力 (Frd): N 500 700 1000 最大驱动轴力矩 (Mta): Nm 35 55 80 丝杠直径: mm 5, 20, 50 5, 10, 20, 50 5, 10, 20, 40 重量: kg 零行程单元重量 4.72 7.95 18.1 每100mm行程的重量 0.55 0.99 1.94 每个滑架的重量 1.42 2.25 4.75
-
直线运动单元概況
