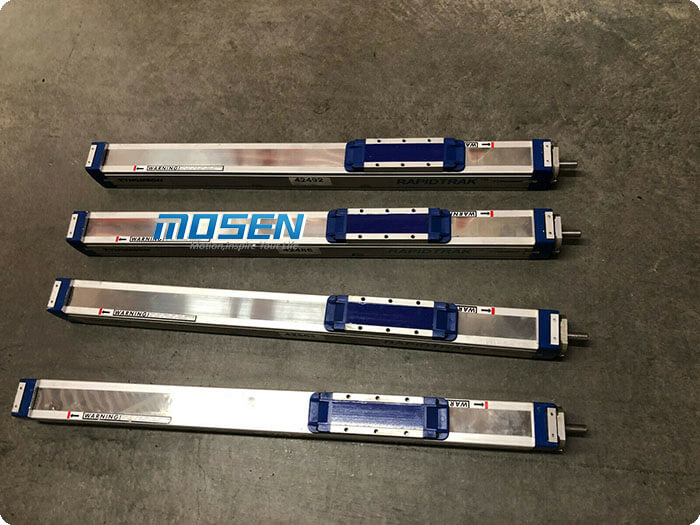

ThomsonMF/TF直线运动单元

ThomsonMF/TF系列直线单元无杆驱动滑块通过滚珠丝杠驱动与跨于执行器上承受负载的鞍座实现导向直线运动。有两种类型产品可供选择:M(单螺母)和MD(双螺母)。此类滚珠导向单元具有精密定位所需的高承载能力和小摩擦阻力——能够产生更大的推力,更高的精度,更大的刚度和更长的行程。防尘带延伸器延长了防尘带的使用寿命,从而保护丝杠和螺母不受污染,免除了部件磨损时调整张力的必要。 ​

相关产品

    MF/TF直线运动单元>>特性

    • 可以沿任意方向安装

    • 自动调节式不锈钢防尘带

    • 多种鞍座规格可选

    • 单/双螺母支撑

    • 需要用到负载保持制动器

    • 内部滚珠导向

    • 提供具有冲洗保护功能的型号

    • 长行程

    • 高速

    • 能承受高弯矩载荷

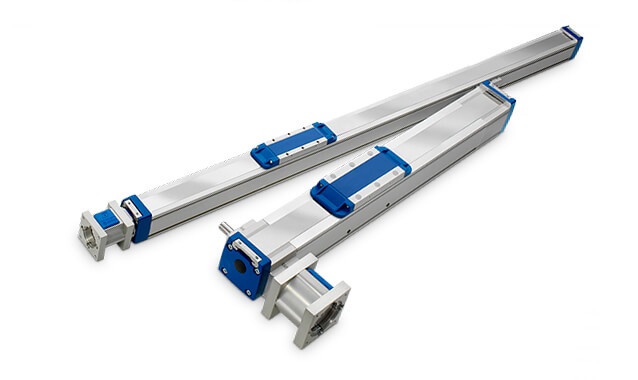

    ThomsonMF/TF系列直线运动单元.jpg


  • 规格/轴的尺寸M55/TF55BM75/TG75BM100/TF100
    截面尺寸(宽x高): mm58 x 5586 x 75108 x 100
    丝杆类型滚珠丝杠,单螺母滚珠丝杠,单螺母滚珠丝杠,单螺母
    最大行程长度: mm300040006000
    最大直线速度: m/s1.611.25
    最大加速度: m/s2888
    重复精度: mm0.050.050.05
    最大输入速度: rpm (转/s)300030003000
    工作温度: ℃(°F) -20 to 70 (-4 to 158) -20 to 70 (-4 to 158) -20 to 70 (-4 to 158)
    最大动态负载(Fx):N100025005000
    最大动态负载 (Fy): N 40014503000
    最大动态负载(Fz): N 40014503000
    最大动态力矩(Mx): Nm 945120
    最大动态力矩(My): Nm 2380275
    最大动态力矩(Mz): Nm 2380275
    最大驱动轴力(Frd): N2006001000
    最大驱动轴力矩(Mta): Nm123045
    丝杆直径:mm41.3833.4241.38
    丝杆导轨:mm130105 (130
    重量:kg 零行程单元重量 3.9 6.9 14.3
    每100 mm行程的重量0.561.051.72
    滑架的重量1.22.54
    (可选)单丝杆支撑的重量0.831.71.86
    (可选)双丝杆支撑的重量1.883.584.42
