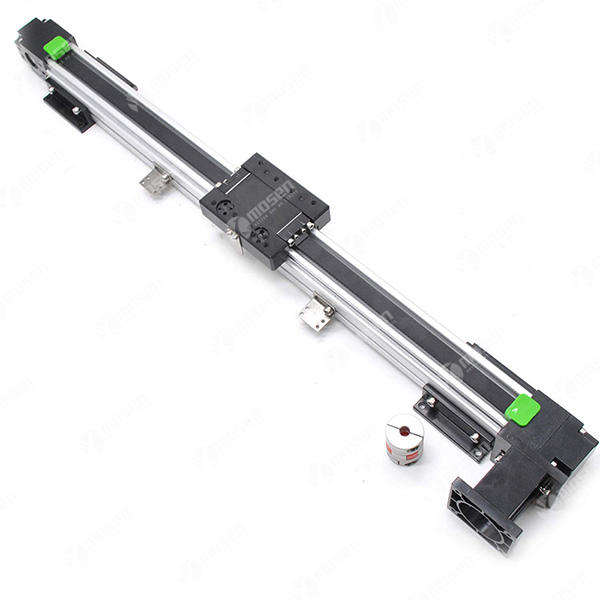

ThomsonWM直线单元

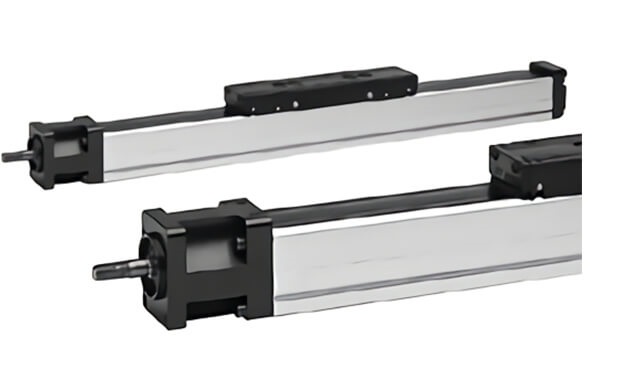

THOMSON直线运动单元WMP系列使用专利的丝杠支撑技术。此外,它还采用了专利的塑料覆盖带系统,使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护。在这一系列产品中,WM40因其超小的尺寸,尤其适合于小型应用。
相关产品
可以沿任意方向安装
专利的导向系统
自动调节的塑料防尘带
专利的丝杠支撑系统
单滚珠螺母
双滚珠螺母
左/右旋丝杠
无驱动产品
高精度WM直线运动单元
WM系列的一大特色是内置活动滚珠丝杠支撑,行程长、速度快,非常适合可能要求刚度、刚性及/或精度的场合 – 例如机床自动化或测试测量。Thomson最长可提供11米的产品。
WM特性
WM选件
-
规格/轴的尺寸 WM40S WM40D WM60D WM60S WM60X WM80D WM80S WM120D 规格/轴的尺寸 mm 40 x 40 40 x 40 60 x 60 60 x 60 60 x 60 80 x 80 80 x 80 120x 120 丝杠类型 滚珠丝杠, 单螺母 滚珠丝杠, 单螺母 滚珠丝杠, 单螺母 滚珠丝杠, 单螺母 滚珠丝杠, 单螺母 滚珠丝杠, 单螺母 滚珠丝杠, 单螺母 滚珠丝杠, 单螺母 最大行程长度: mm 2000 1950 丝杠导程为5、20mm:11000 5000 10340 丝杠导程为5、10、20 mm:11000 5000 丝杠导程为5、10、20 mm: 11000 - - - 丝杠导程为 50 mm: 5000 - - - - 丝杠导程为50 mm: 5000 最大直线速度: m/s 0.25 0.25 2.5 2.5 0.25 2.5 2.5 2 最大加速度: m/s2 20 20 20 10 20 20 20 20 重复精度: ± mm 0.02 0.01 0.01 0.02 0.01 0.01 0.02 0.01 最大输入速度: RPM 3000 3000 3000 3000 3000 3000 3000 3000 工作温度:°C (°F) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 最大动态负载(Fx): N 1000 100 1000 4000 2800 4000 5000 3500 丝杠导程为5、 10、 20 mm: 12000 - - - - - - - - 丝杠导程为 40 mm: 8000 (1799) 最大动态负载(Fy): 450 450 2000 1400 2000 3000 2100 6000 最大动态负载(Fz): N 600 600 2000 1400 2000 3000 2100 6000 最大动态力矩(Mx): Nm 10 10 100 50 100 350 150 500 最大动态力矩(My): Nm 30 30 200 100 200 300 180 600 最大动态力矩(Mz): Nm 30 30 200 100 200 300 180 600 最大驱动轴力 (Frd): N 100 100 500 500 500 700 700 1000 最大驱动轴力矩(Mta): Nm 3 3 35 35 35 55 55 80 丝杠直径: mm 5 5 5, 20, 50 5, 20, 50 5 5, 10, 20, 50 5, 10, 20, 50 5, 10, 20, 40 重量: kg (lb) 零行程单元重量每 1.5 1.9 6.16 3.8 10.33 11.57 70 25.91 100 mm 行程重量每 0.3 0.3 0.65 0.65 0.65 1.08 1.1 1.93 个滑架重量 0.36 0.6 1.99 1 1.99 4.26 1.6 9.25
-
