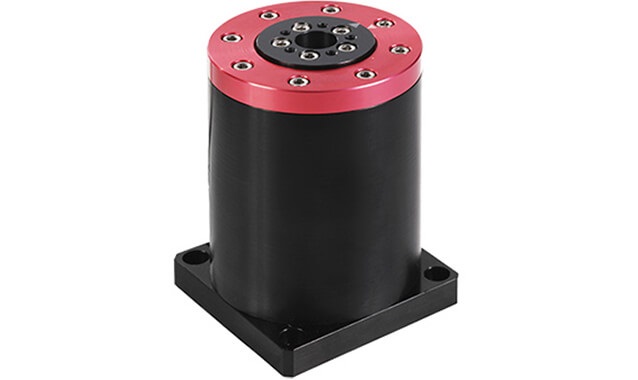

雅科贝思ACD系列无铁芯力矩电机

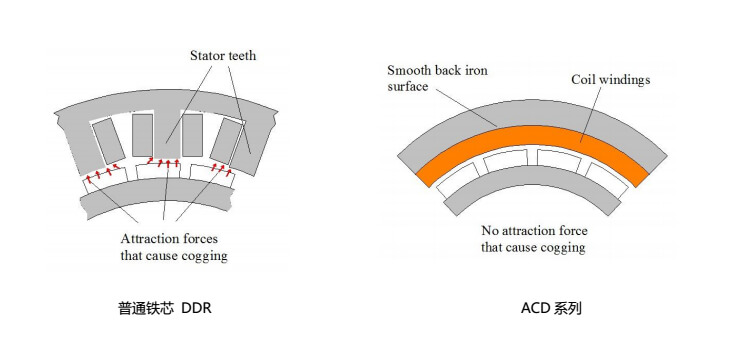

雅科贝思ACD系列力矩电机是无铁芯直接驱动旋转电机。这些电机不会产生任何齿槽扭矩,从而可以实现平滑运动以及较低的速度脉动。尽管输出扭矩比 ADR-A 系列电机的输出扭矩低些,但是独特的绕组设计也允许拥有高扭矩密度。

相关产品


    ACD系列力矩电机也与高精密轴承整合为一体,从而实现较好的径向和轴向跳动。带数字输出和 SINCOS 的高分辨率光学编码器为可选项。这些电机也配备有低速和高速绕组连接 (D 或 Y)。


    力矩电机>>特点

    • 直接驱动,无齿槽扭矩,无铁芯电机

    • SINCOS 或数字的编码器选项

    • 借助索引脉冲的精确复位

    • 低速平滑运动,低速率波动

    • 电压220VAC

    • 连续扭矩0.115-9.2Nm

    • 峰值扭矩0.4-32.3Nm

    • 尺寸: 62 mm, 120 mm, 200 mm

    • 高度60-175mm

    • 中孔12--25mm

    • 从复定位精度+/-3

    • 定位精度+/-30

    • 应用于低速平滑运动的需求



  • 类型外径(mm)高度(mm)中孔(Nm)额定扭矩(Nm)峰值扭矩重复点位精度定位精度最大母线电压规格转子惯量(kgm2)
    ACD6260120.1150.4 +/-3 +/-30330ACD62-60{0.0000216
    6284120.3411.19 +/-3 +/-30330CD62-84{0.0000216
    12080251.86.5 +/-3 +/-30330ACD120-800.001078
    120175259.232.3 +/-3 +/-30330CD120-1750.003208
