雅科贝思AXD系列力矩电机小尺寸
直驱力矩电机AXD系列与ACW类似,通过独特的机械设计实现扁平和大中孔的特性。区别是其为有铁芯型永磁电机,比ACW系列具有更高的扭矩密度。且具有更高的转速。
相关产品
A.直驱无刷永磁电机
B.低齿槽转矩
C.可适用于高速和低速工况
D.大中孔扁平设计
E.内置高分辨率编码器
设计特点:
直驱力矩电机>>参数
电机规格 | 外径 | 高度 | 中孔 | 最大速度 | 额定扭矩 | 峰值扭矩 | 重复定位精度 | 转子惯量 |
(mm) | (mm) | (mm) | (rpm) | (Nm) | (Nm) | (arc sec) | (kgm2) | |
AXD80-50 | 80 | 50 | 12 | 3000 | 0.99 | 2.6 | +/-6 | 0.000182 |
AXD120-50 | 120 | 50 | 42 | 1700 | 3.4 | 10.2 | +/-3 | 0.00102 |
AXD160-55 | 160 | 55 | 55 | 820 | 6.36 | 19.07 | +/-2.5 | 0.00372 |
AXD200-65 | 200 | 65 | 70 | 545 | 14.26 | 42.78 | +/-2 | 0.01002 |
AXD280-90 | 280 | 90 | 113 | 150 | 50.1 | 150 | +/-2 | 0.006 |
AXD400-155 | 400 | 155 | 130 | 110 | 259 | 777 | +/-2 | 0.5124 |
-

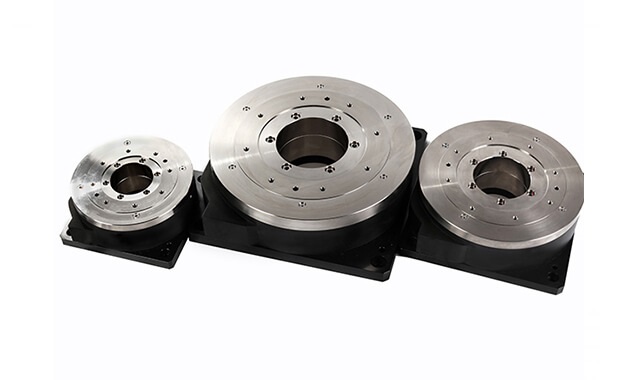

AXD系列力矩电机
